Qu'est-ce qu'un système FRL et pourquoi est-il indispensable ?
Le FRL désigne l’ensemble Filtre-Régulateur-Lubrificateur chargé de traiter l’air comprimé. Lors de la mise en place d’un système pneumatique, il est souvent le composant oublié. Pourtant, son rôle est essentiel pour un fonctionnement durable et performant de l’installation.
Son absence peut causer une usure prématurée des vérins et des distributeurs ou endommager les autres pièces placées après. Ce manque de protection provoque ainsi des pannes fréquentes et des arrêts de production non contrôlés pouvant figer la production ou le remplacement prématuré des pièces.
Filtre, régulateur, lubrificateur : le rôle de chaque composant
COMPOSANT | FONCTION | BÉNÉFICE |
Filtre | Élimine les poullants et l'humidité condensée présents dans l'air comprimé à la sortie du compresseur | Protège les équipements des impuretés, durée de vie augmentée |
Régulateur | Stabilise et ajuste précisément la pression d'air pour chaque équipement | Évite les surpressions, ajustement optimal de la pression, homogènéise les performances, économies d'énergie |
Lubrificateur | Injecte de micro-quantités d'huile dans l'air comprimé pour graisser les pièces en mouvement | Réduit les frottements, prolonge la durée de vie des joints |
LE FILTRE
L’air comprimé à la sortie du compresseur est rempli de particules solides ou liquides. Ces impuretés une fois dans le circuit peuvent endommager les équipements de l’installation. Le rôle du filtre est ainsi d’éliminer tous les polluants ainsi que l’humidité condensée.
LE RÉGULATEUR

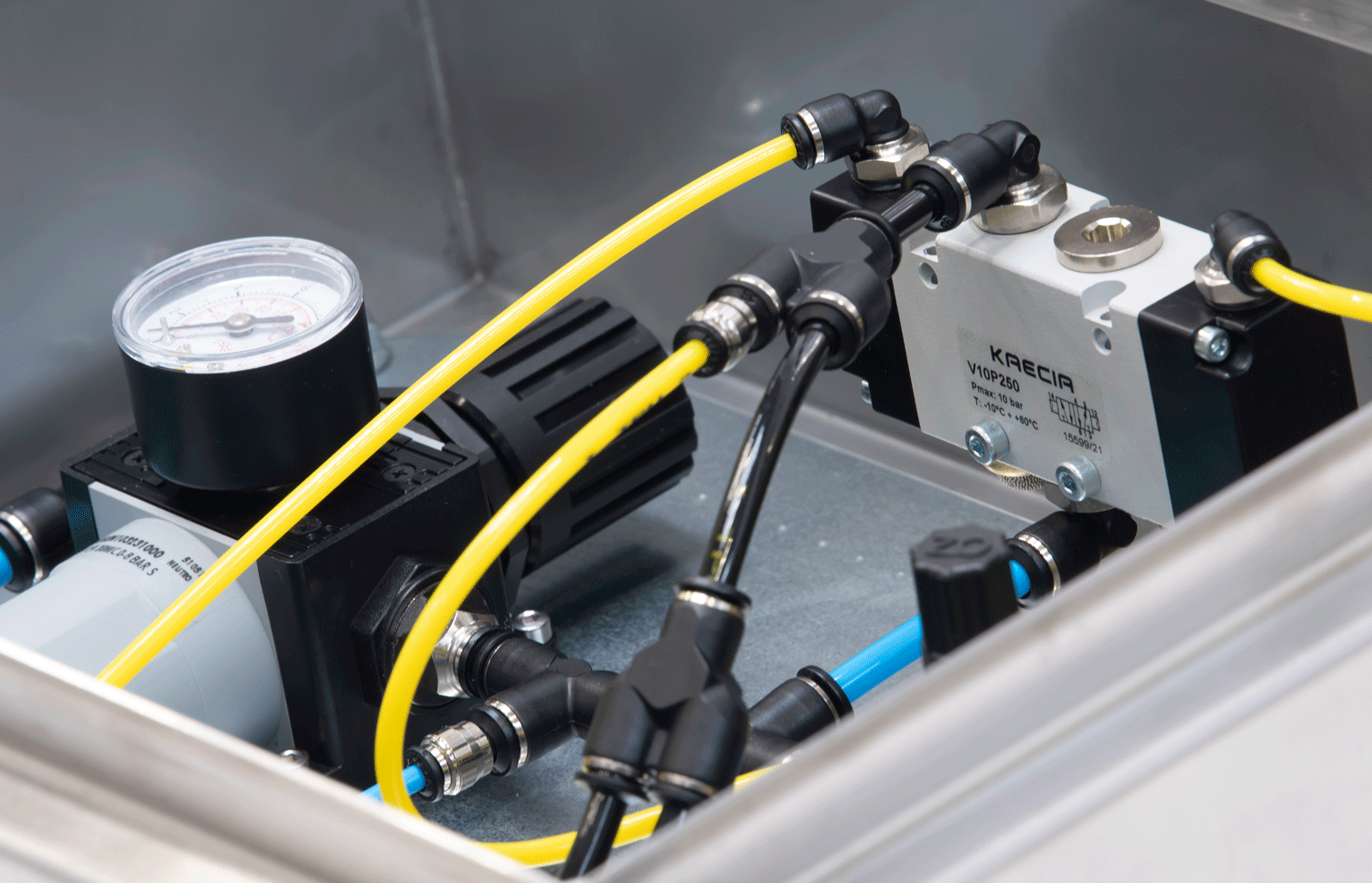

Afin d’éviter les surpressions au sein du système pneumatique, le régulateur permet de stabiliser et régler cette pression précisément pour chaque équipement afin de garder des performances homogènes.
LE LUBRIFICATEUR
Le lubrificateur a pour rôle d’injecter des micro-quantités d’huile dans l’air comprimé afin de lubrifier les actionneurs en mouvement. Grâce à cette lubrification, les frottements sont réduits sur les vérins, distributeurs et autres composants mobiles, ce qui prolonge considérablement la durée de vie des joints.
Quels autres équipements peuvent compléter un système FRL ?
Aujourd’hui, le FRL est le terme générique associé au traitement de l’air en désignant le filtre, le régulateur et le lubrificateur. Cependant, un système de traitement d’air complet peut intégrer d’autres composants selon les besoins de l’installation.
Liste de plusieurs équipements pouvant compléter un système FRL

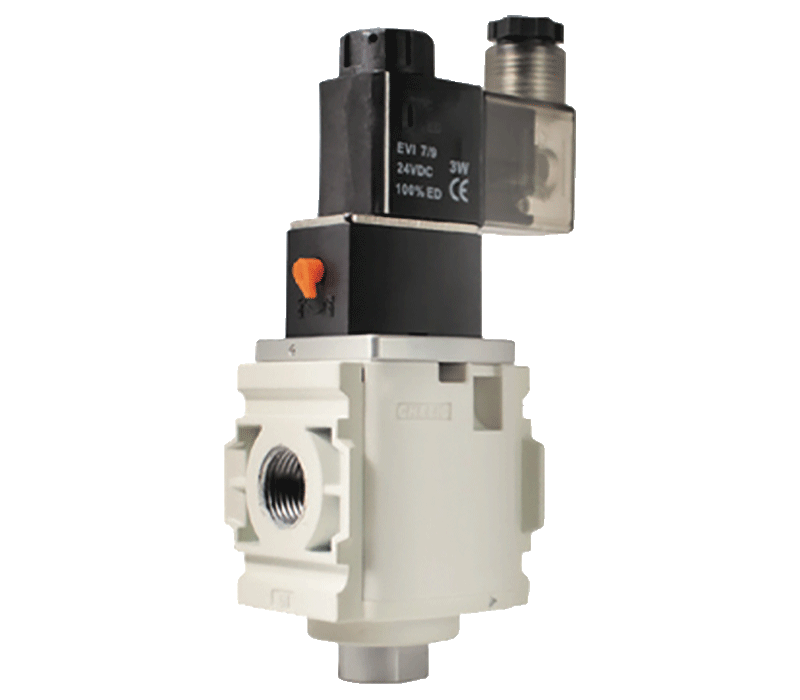

ÉLECTROVANNE DE COUPURE
Pilotage automatisé de la coupure d’air

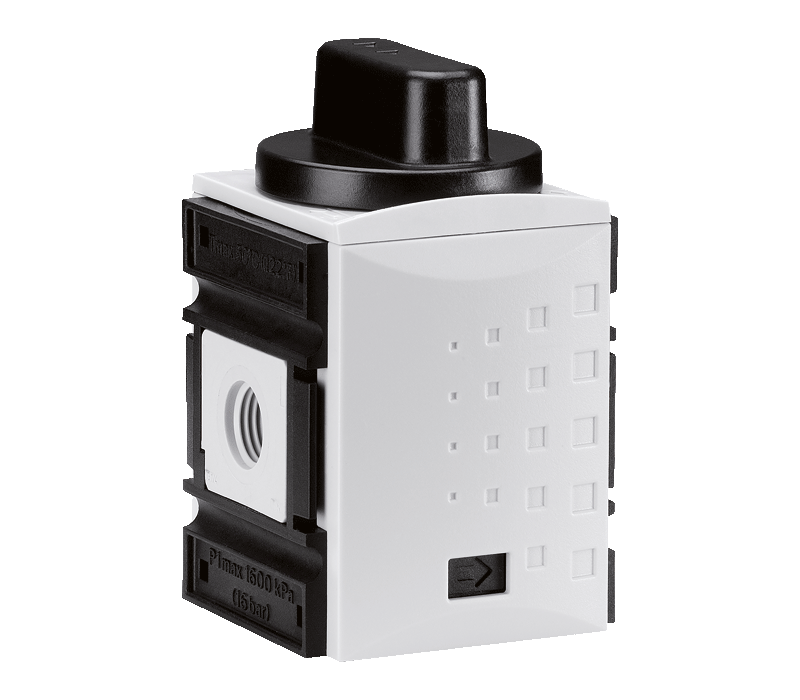

VANNE CADENASSABLE
Sécurisation des interventions de maintenance

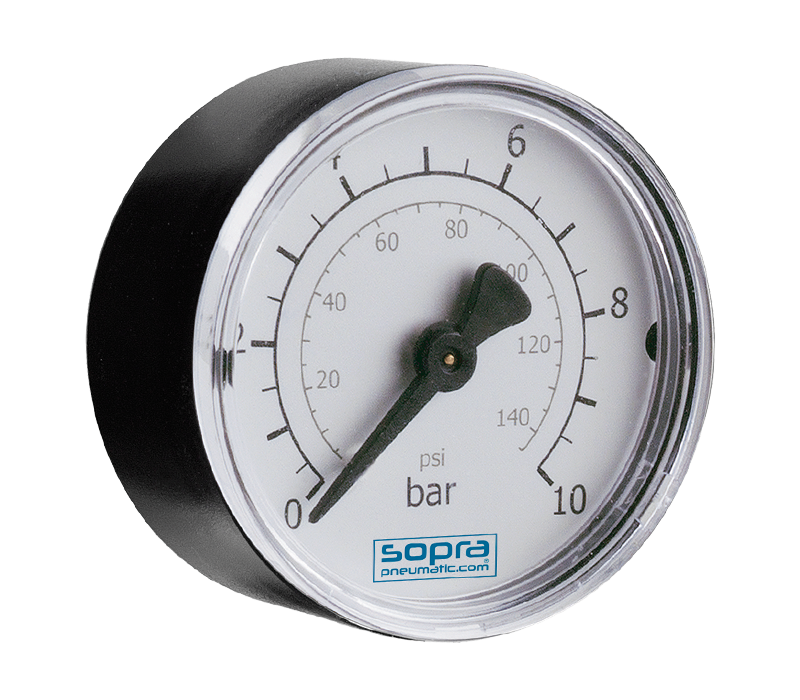

MANOMÈTRE
Mesure de la pression en temps réel

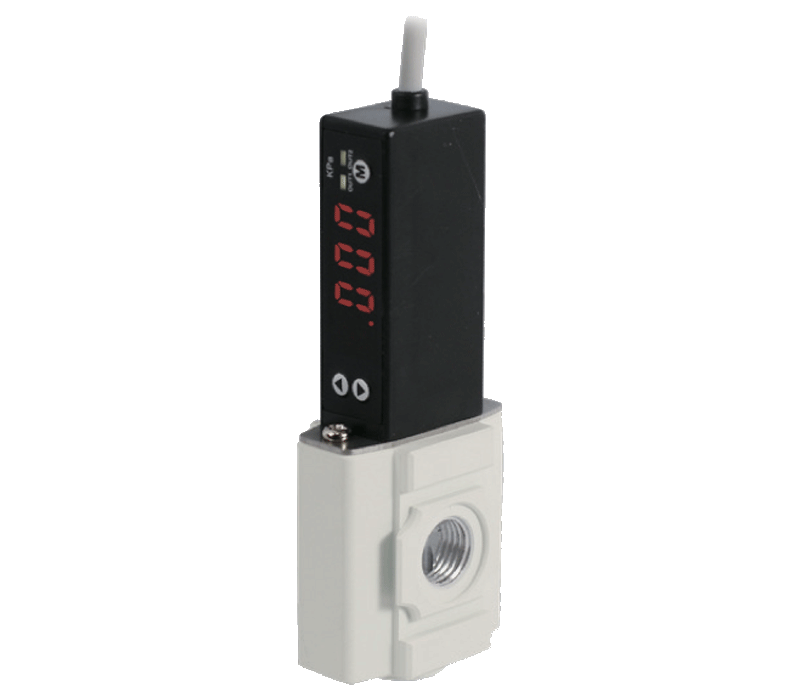

PRESSOSTAT
Surveillance en direct de la pression
Quels critères pour choisir son unité FRL ?
Le choix d’un système FRL dépend en priorité de l’application dans laquelle il sera installé. Quatre critères principaux doivent être évalués.
Le débit d’air nécessaire à l’installation
La plage de pression souhaitée
L’environnement de montage (humide, poussiéreux, chaud)
Le seuil de filtration
“Ces critères doivent avant tout être définis en fonction de l’application à laquelle le FRL est destiné. Pour un dimensionnement précis, il est recommandé de consulter un expert en automatisation pneumatique.”– Nous contacter
Quels sont les avantages d'un système FRL ?

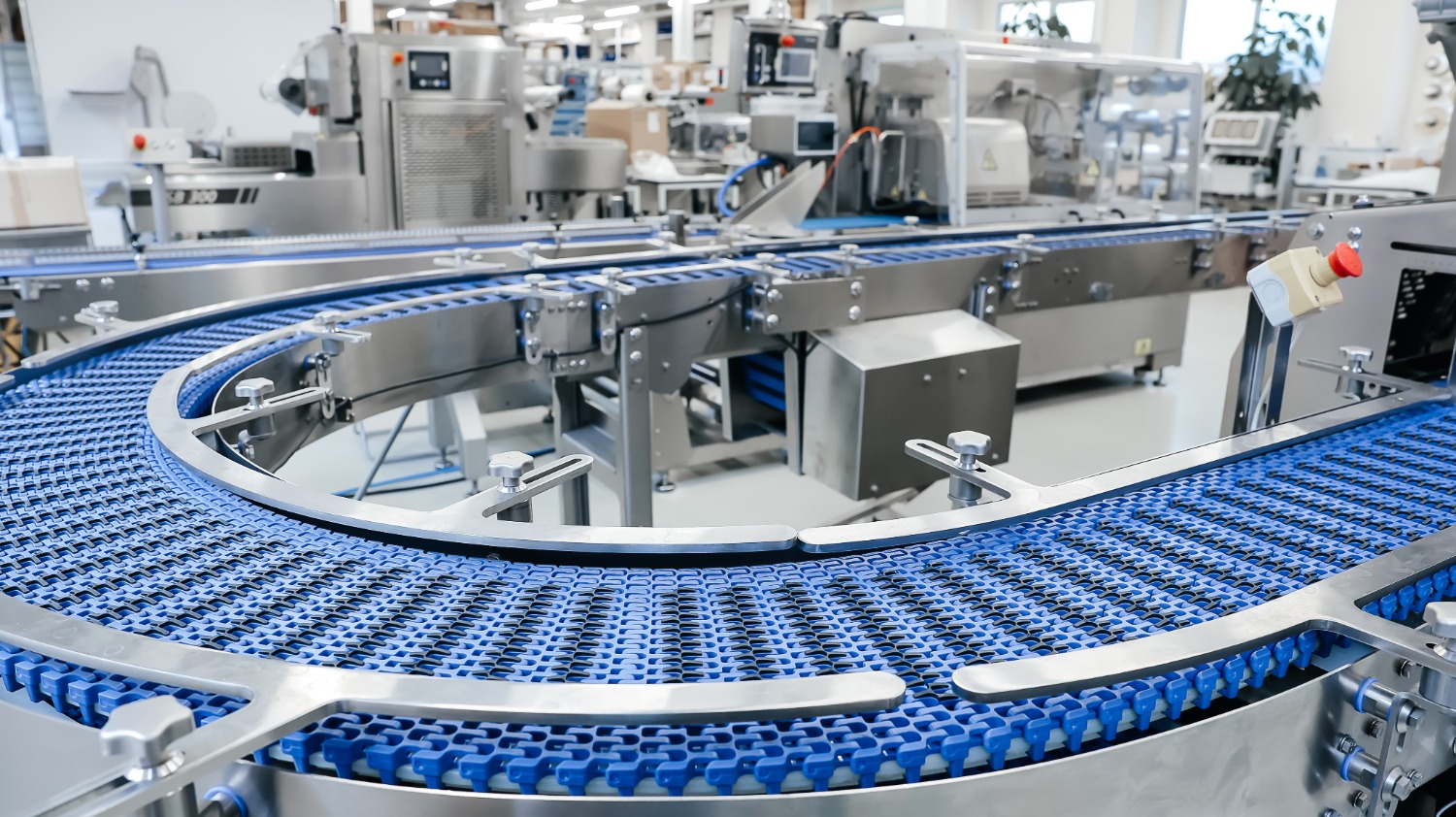

Améliorer l’efficacité de l’installation
- Diminution du gaspillage énergétique
- Durée de vie prolongée des équipements

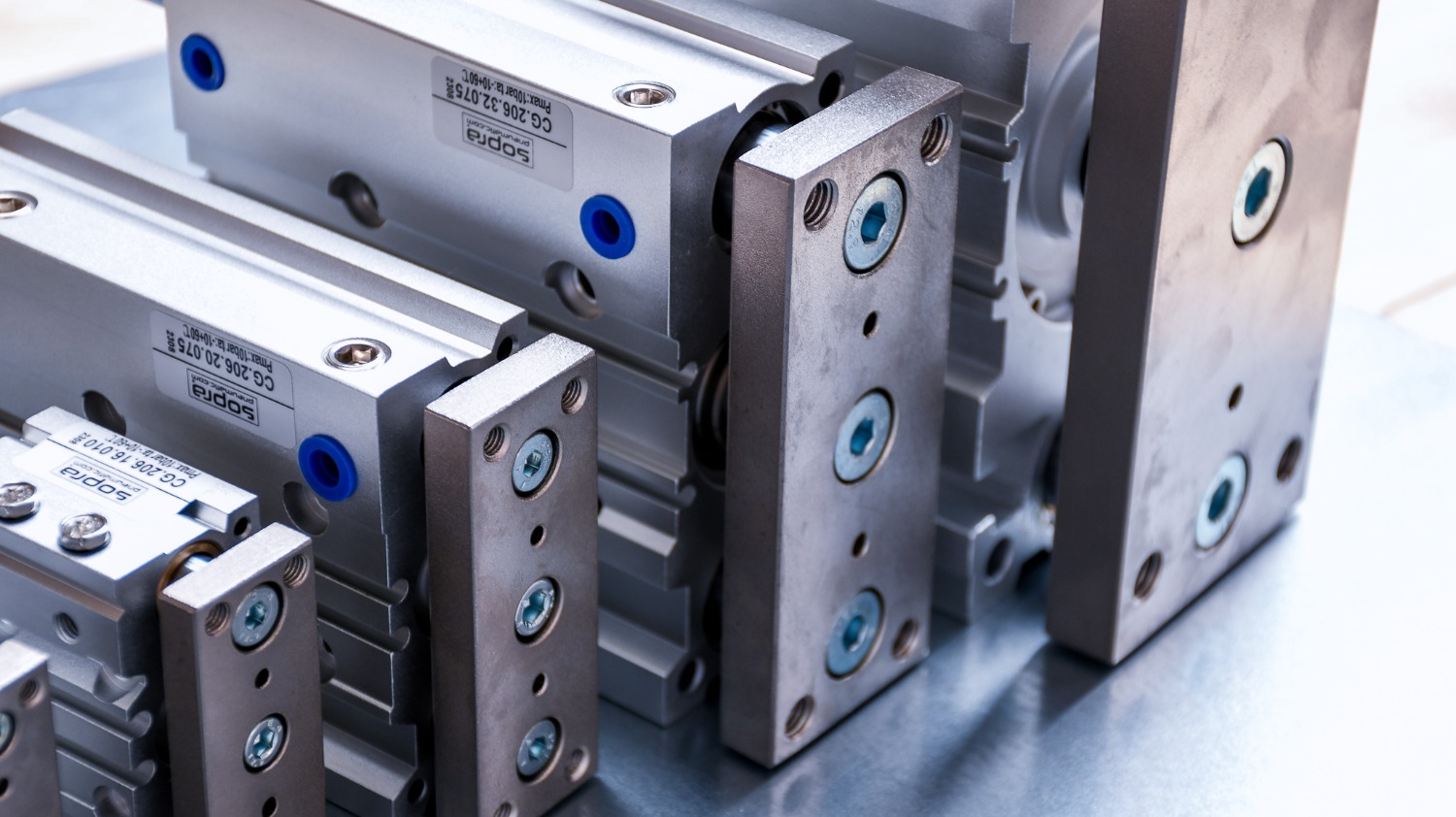

Augmenter la durée de vie des équipements
- Réduction de l'usure des pièces
- Réduction des frottements sur les pièces mobiles

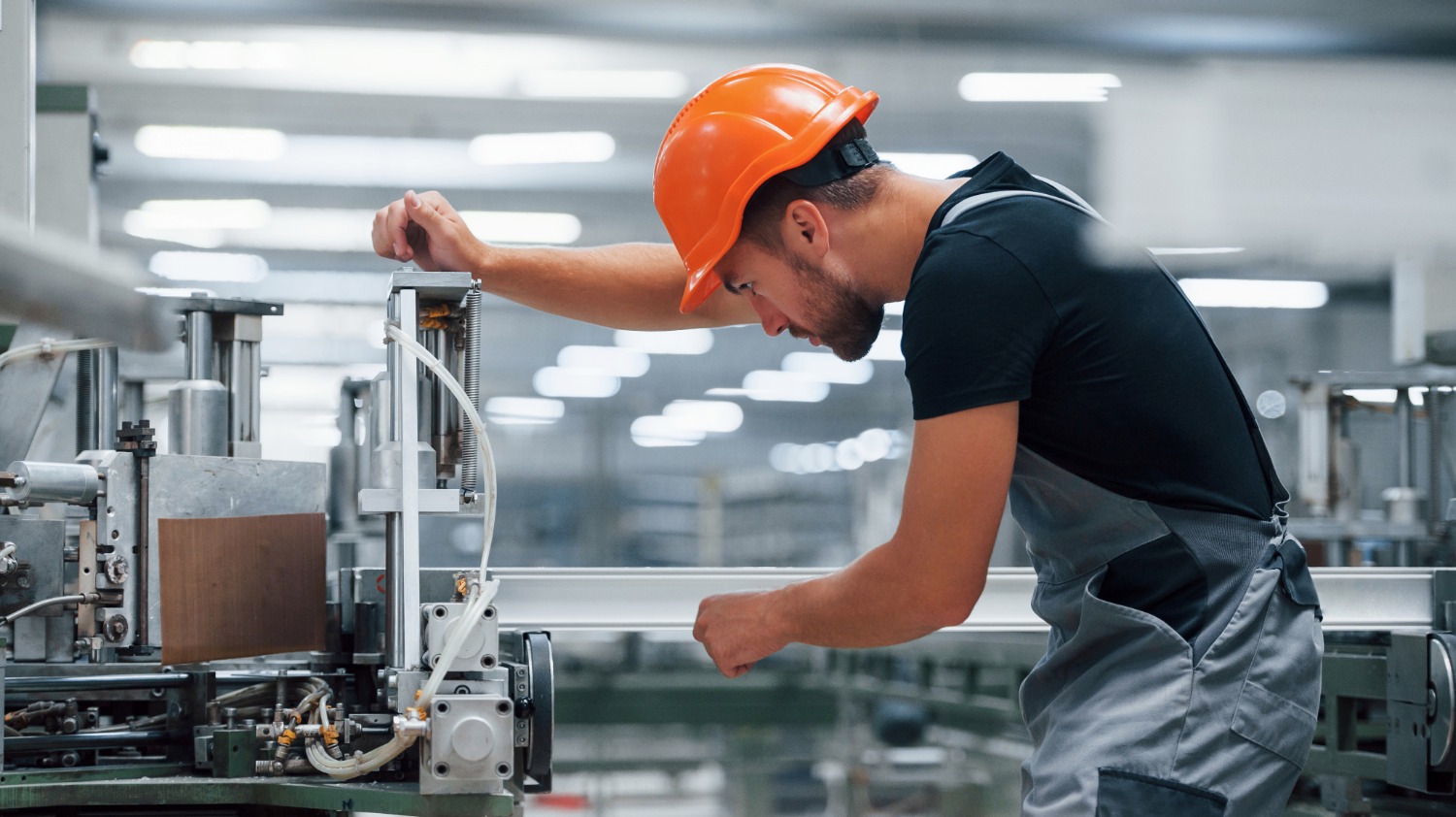

Baisse des coûts de maintenance
- Diminution des pannes
- Réduction des remplacements de pièces

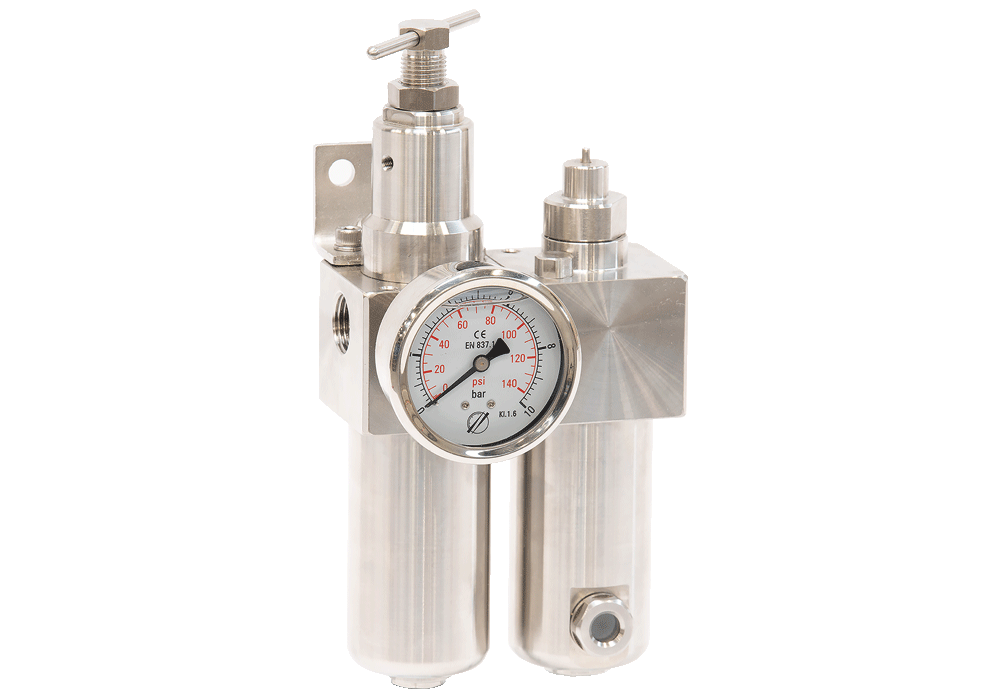

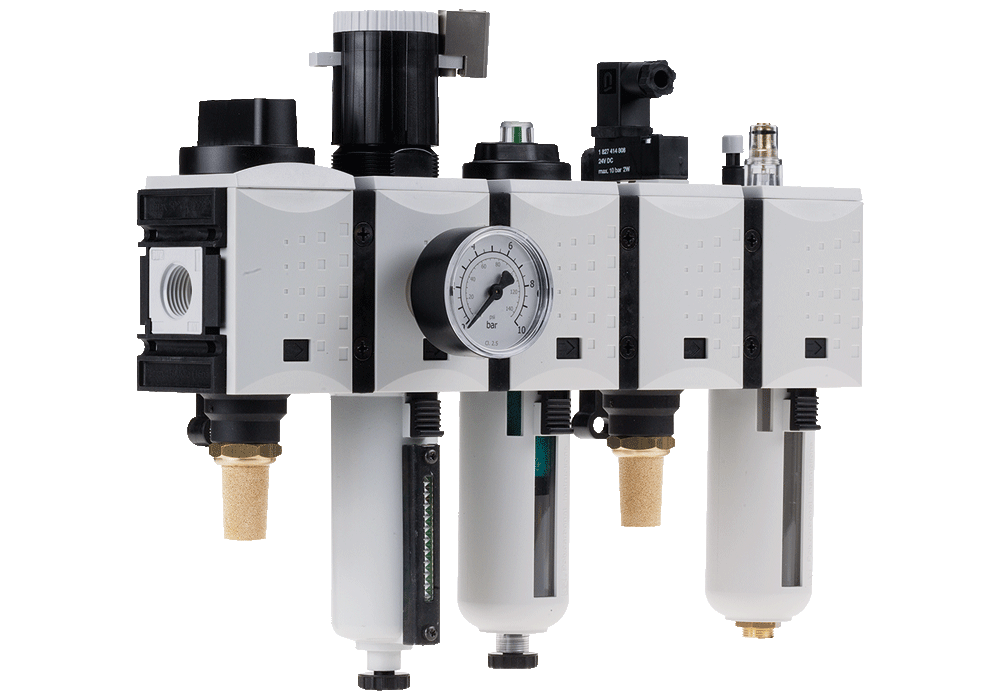

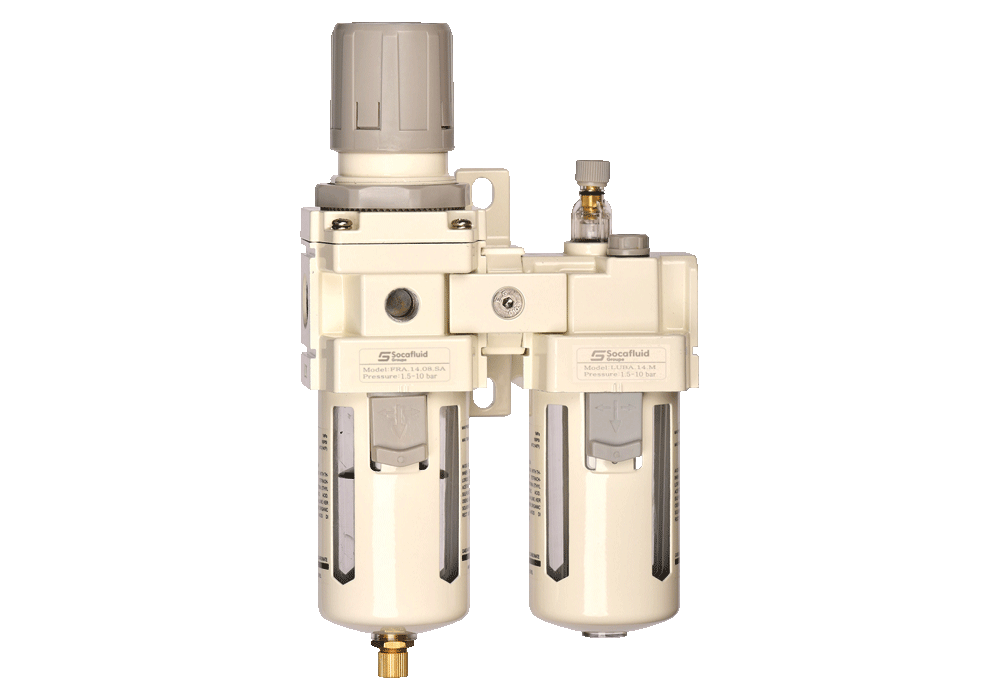

Les différentes gammes de FRL du Groupe Socafluid
Que votre installation nécessite une solution économique, une configuration modulaire ou une résistance à des environnements difficiles, nos sociétés expertes en pneumatique : Kaecia et Sopra Pneumatic répondent à l’ensemble de ces besoins avec plusieurs gammes FRL disponibles.

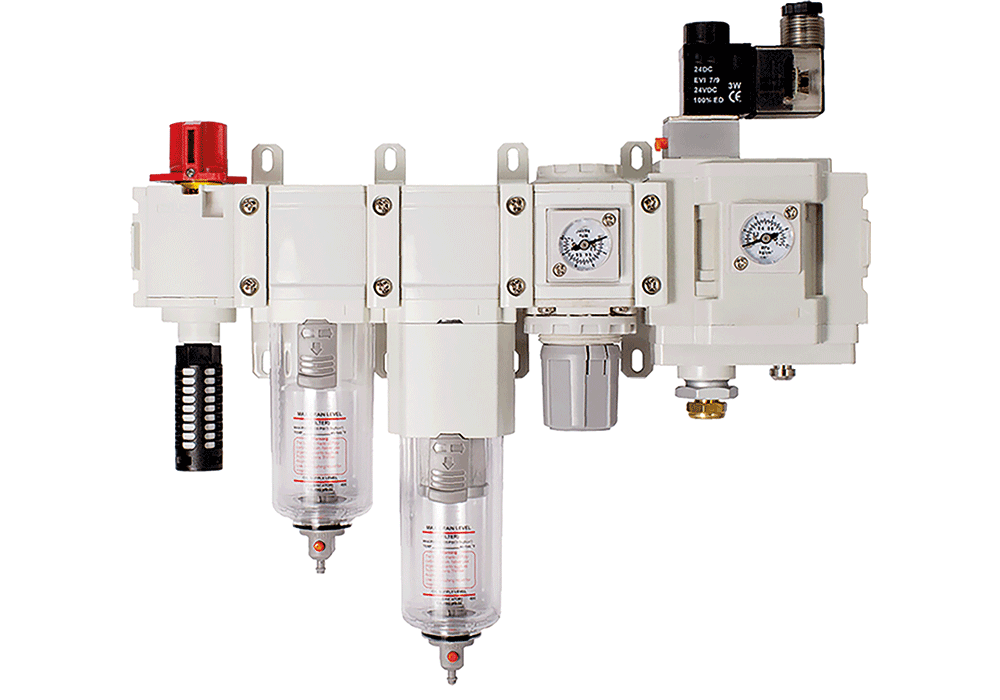

Installations automatisées nécessitant un pilotage précis et des fonctions de sécurité
Envie de découvrir plus de produits pneumatiques ?
Les clés pour bien choisir son système FRL
Le FRL dépend en priorité de l'application
Le débit et la pression de l'installation doivent être pris en compte
Les bons accessoires doivent compléter le FRL
BESOIN DE CONSEILS POUR INSTALLER UN SYSTÈME FRL ?
FAQ
Que signifie FRL en pneumatique ?
FRL est l’acronyme de Filtre-Régulateur-Lubrificateur, l’unité de traitement d’air placée en amont d’une installation pneumatique.
Pourquoi le FRL est-il important dans une installation pneumatique ?
Il protège les équipements en aval (vérins, distributeurs) contre les impuretés, les surpressions et le manque de lubrification, ce qui limite l’usure et les pannes.
Quel est le principal critère de choix d'un FRL ?
L’application visée est le critère prioritaire : elle détermine le débit, la pression, l’environnement et le seuil de filtration nécessaires.
UN FRL nécessite-t-il un entretien particulier ?
Oui, le filtre doit être purgé et nettoyé régulièrement, et le niveau d’huile du lubrificateur doit être surveillé pour garantir l’efficacité du système dans la durée.
